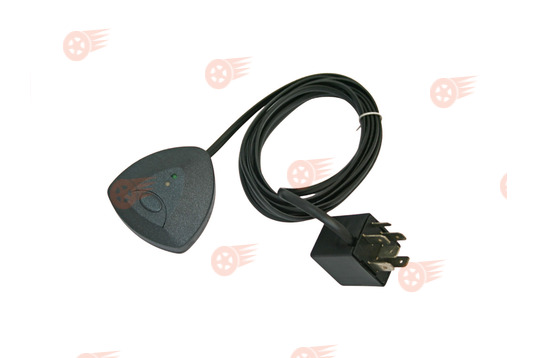

Датчик дождя ДДА-25 на ВАЗ 2108-21099, 2113-2115, Лада Калина, Приора, Гранта

Назначение

Датчик дождя предназначен для улучшения комфорта, уменьшения утомляемости водителя, повышения безопасности, увеличения ресурса стеклоочистителей и щеток при движении в условиях дождя, мокрой дороги.

Принцип действия

Оптический датчик находится на ветровом стекле автомобиля внутри салона. При помощи инфракрасного луча сканируется состояние внешней стороны стекла. Уровень отражённого сигнала меняется при наличии влаги, загрязнения на стекле. Электронный блок управления обрабатывает полученную информацию и выдаёт сигнал включения стеклоочистителя. При появлении капель воды на стекле, включаются "дворники". В зависимости от интенсивности дождя автоматически изменяется пауза движения щёток. Так - же пауза движения щёток зависит от скорости автомобиля, выше скорость - меньше пауза.(оценивается скорость сближения стекла и капли). Большую массу воды (волна из лужи от встречной машины) датчик «видит» ещё на подлёте к стеклу с расстояния 5 – 10 см. и заблаговременно включает стеклоочистители. Тем самым водитель освобождается от работы с переключателем стеклоочистителя, совершает меньше движений, не ослепляется, повышается комфорт и безопасность. Датчик не отстраняет водителя от управления стеклоочистителем и не заменяет его полностью. Водитель в любой момент может вручную менять режимы стеклоочистителя даже при использовании ДД. На работу ДД не влияет запотевание стекла, туман, температура, освещённость (день-ночь). ДД предназначен для всех типов стёкол, в том числе тонированных, атермальных, изотермических. Датчик автоматически настроится на прозрачность стекла.

Назначение контактов ДДА-25

ДДА -25 устанавливается вместо реле стеклоочистителя 525,3747; 526.3747 ; 41,3777; РАЛД08,3747

Применяется для ВАЗ 2113, 2114, 2115, Лада Калина, Приора, Гранта Лифтбек комплектации "норма", "норма+" и некоторых иномарок. Эксплуатация

Включение\отключение

ДД и ручные режимы отключены при выключенном зажигании. Стеклоочиститель работает только при включенном зажигании. Включается ДД переводом подрулевого переключателя в положение "прерывистый режим" при этом щетки должны сделать один взмах.

Если зажигание автомобиля включается при включенном ДД, щётки сделают один взмах,напомнив водителю о включенном стеклоочистителе и самостоятельное срабатывание щёток при движении не будет неожиданным.

При кратковременном нажатии рычага на себя, щётки сделают два взмаха. Включение омывателя – только водителем вручную. Самостоятельно, не вовремя брызнувшая струя (при манёвре) может удивить, ограничить обзор. Омыватель включается как обычно при удержании рычага на себя. После отпускания рычага щётки делают 2 взмаха, в отличие от стандартных 3-4 взмахов не трут по сухому стеклу.

Все остальные ручные режимы управления стеклоочистителем остаются без изменения. При сухой погоде ДД лучше выключить, возможны ложные срабатывания. Например, летящие насекомые в зоне датчика, песок, опавшие листья, при чистом открытом солнце от некоторых теней (когда автомобиль движется).
